通过注浆技术可以改良隧道，路桥等软弱，破碎地层，注浆施工中通过人工记录注浆参数来对注浆***果做一定的评定。但人工记录会出现误差，为了更加准确的记录灌浆参数，自动灌浆记录 仪可以全程进行注浆过程数据采集，分析，管理，并能将注浆数据结构打印出来。
如今灌浆记录 仪在各种水利工程及大坝建设中的广泛使用,对灌浆过程进行智能监控,有***地避免由于人为因素造成的影响。而注浆施工过程中也同样要对各种主要注浆参数进行监控,以提高注浆***果。确保工程质量和***果。在注浆过程中引用自动灌浆记录 仪,准确的记录各种注浆参数,实时反映注浆动态情况,对注浆全过程进行控制。
隧道注浆中灌浆记录 仪的实际应用
自动灌浆记录 仪组成
自动灌浆记录 仪用于循环式和纯压式注浆。其硬件系统主要由计算机软件、微型汉字打印机、远程数据采集模块、信号调理电路、压力传感器、流量传感器、水灰比传感器和通信电缆等组成。
自动灌浆记录 仪工作原理
开始灌浆后,浆液分别流经流量传感器、压力传感器和水灰比传感器,流量、压力和水灰比等物理量被转换为电流信号,经调理后被送至远程数据采集模块进行转换,***后由通信模块将转换数据通过串口送至工控机进行处理软件系统实时显示当前流量、累积流量、水灰比和压力等数值,绘制这些参数的趋时曲线,并提供一定的实时监控功能。灌浆结束后,系统自动保存数据和曲线,并打印报表。

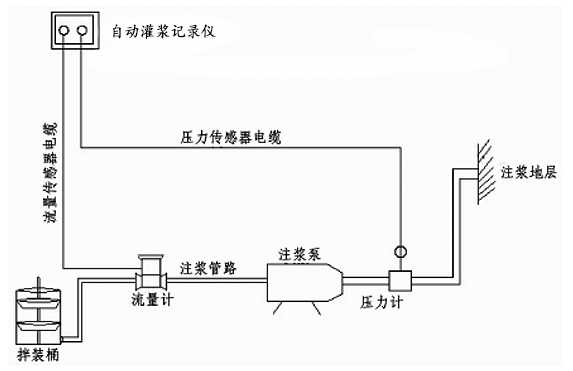

小循环注浆安装布置图
自动灌浆记录 仪特点
1、体积较小,适合于各种复杂恶劣环境;
2、由软件代替硬件开关,方便主观的控制各个通道的灌浆数据采集;
3、使用于帷幕注浆,固结灌浆、化学灌浆、双液灌浆等各类压水灌浆地下工程;
4、自动灌浆记录 仪支持一拖一、一托二、一拖四、一拖八、可同时采集8个灌浆孔的记录参数。
