灌浆记录 仪称重监测系统测量精�***雀撸ü悸茄沽λ鹗А⒘髁康炔问挠跋欤捎孟冉氖荽硭惴ǎ玫礁叩募嗖饩取Ｔ诵泄涛榷ǹ煽浚视π愿浚哂幸欢ǖ挠τ梅⒄箍占洹�
灌浆记录 仪中的称重监测系统对于灌浆过程的控制和***果评价具有重要意义。目前常用的灌浆记录 仪多为四参数大循环灌浆记录 仪，内置灌浆压力监测、流量监测、比重监测、抬动监测等。其中浆液的比重监测直接影响灌浆质量，是耗材耗量的重要指标。
灌浆记录 仪称重监测系统设计
通过监测一段固定管路内的浆液流量、管路内压力,及固定高度差范围内的压差值等参数,在考虑环境温度变化的基础上,结合浆液实测比重数据,从而得到浆液比重与该管路内的压力、压差及流速的变化规律的数据。

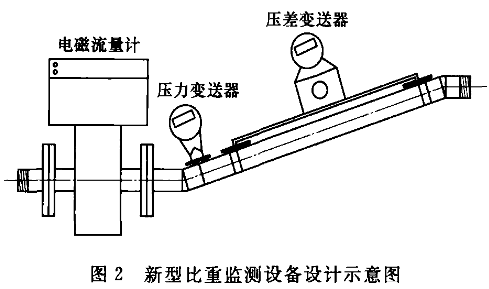

灌浆记录 仪称重监测系统设计图
在该段管路内,可以实时监测浆液流量、压力及压差的变化,由于在灌浆泵后管路内压力变化波动较大,且流量的测量也存在较大的误差,因此,本设备应用中采用在灌浆泵泵前管路内安装,安装时要求设备前端直管路要大于5倍的管路直径,以保证电磁流量计满足测量环境的要求。同时,该新型比重监测设备同时可进行浆液流量的测量,可有***的降低设备成本的增加。
