灌浆自动记录仪

时间:2017-06-23 08:57 所属行业:灌浆工程网址:www.tjzidonghua.com

灌浆数据采集与处理系统,为我公司代理其他公司产品。



一. 仪器主要特点

1-1仪器功能与特点


1. 仪器主处理系统为工业控制计算机,稳定性强,特别适合水电工地长时间不间断工作、电压波动大、潮湿、烟尘、频繁移动等恶劣工况。
2. 该系统可实现灌浆压力的自动调节。计算机根据采集的压力适时数据,自动控制电动调压阀门使管路压力达到指定范围,记录员只需设置好灌浆设计压力,整个灌浆过程由计算机控制 ,数据准确,节省了劳动力。实现灌浆自动化。
3. 该系统可同时监测8个灌浆过程,即八台灌浆泵工作,且8个灌浆过程互不干扰。
4. 该系统可同时监测每路灌浆过程的四个参数,即:压力、流量、密度、抬动。抬动观测可自动同时监视128个抬动观测孔。
5. 该仪器适合灌浆管路的多种接法和操作,既适合大循环,又适合小循环。
6. 该系统可实现远距离监测,监测距离可达7公里(在中水基础局施工的山西万***寨引黄工程中已成功使用)。
7. 计算机采样频率高,每250ms采样一次,不会遗漏***值。
8. 与系统配套的资料整理软件可自动生成灌浆规范中所要求的表格和曲线;包括灌浆成果一览表,灌浆分序统计表、灌浆综合剖面图等。各种表格可输出为EXCEL文件格式或WORD文档,便于与甲方或监理传递电子文件,大大减少内业人员的工作量。

1-2 仪器与同类产品相比的突出特点

1. 硬件开发与软件设计均出自 一人(工程师)之手;开发人既具有较高的软硬件知识,又从事灌浆工作多年,系统稳定性强,与实际生产结合紧密,操作简便,便于升***和维护。
2. 自动调压装置,节省资金和人力,实现了灌浆自动化。
3. 系统稳定性能好,主机故障率低。
4. 密度传感器,其他记录 仪在密度测试上均不成熟,我们使用的密度测量原理为称重法,即适时称量流过某一体积的浆液的重量,测量稳定准确。
5. 该系统是8通道4参数既适合大循环,又适合循环管路接法的仪器,其他仪器要么不是多通道、多参数,要么无法进行大循环的管路接法。(大循环管路接法,可保证注入浆液始终保持新鲜,大多数工程正在推广使用,如水布垭、龙潭、小湾、乌江、白色、公伯峡等工程)
6. 该系统软件的编写者为程序员、电子工程师,且毕业后一直从事灌浆工作,实现了灌浆工艺与计算机的结合。软件针对性、灵活性、稳定性,均优于其他系统。
7. 该仪器价格相对较低。一台主机可同时检测8台泵工作,而其它系统只能监测一台泵工作。
8. 该仪器更新换代及时,2010年开发的灌浆无线自动控制系统已大量投入工程使用。
9. 软件的界面部分及报表输出可选择中、英文两种语言,既适合***内工程又适合***外工程。
10. 可与本公司其他设备成套使用,例如自动化制浆系统,可减少人工操作。

二. 仪器的组成部分

主要由灌浆记录 仪主机、数据采集软件、笔记本电脑、打印机、 传感器(可选:自动调压控制系统)等组成。

三. 仪器规格

记录 仪主机: 长  290mm  宽 240mm  高  85mm       重量: 2.5kg

配套手提箱: 长 410mm  宽 300mm  高 190mm     重量: 8.7kg

四. 主机结构、原理及主要技术性能指标

4-1主机结构和原理

灌浆数据采集与处理系统的核心部件是数据采集与处理模块。它是一个16位专用32通道I/V、A/D数据采集和转换系统,各传感器输入的电流模拟信号(4~20mA)经电流/电压转换处理后,送到模数转换电路转变成数字信号。再经过光电隔离送到计算机内部总线,CPU采用内触发式每250毫秒循环采集通道数据,采集到的数据经处理后实时送显示器、供用户观测及打印。

4-2 主要技术性能指标

      根据用户的不同需要,仪器可配置为三参数大循环、两参数小循环、纯压式等多种不同的工作方式。
      可同时对单孔、两孔或多孔进行全参数采集,同屏显示八通道的孔号、流量、压力、密度及累计注浆量、灌浆曲线等信息,方便查看;具有完善的数据监控功能。适用帷幕灌浆、固结灌浆、GIN灌浆、高压旋喷灌浆、岩溶注浆、公路维护注浆等系列工艺灌浆。

灌浆记录 仪主机
1 采集频率 64次/秒
2 检测通道 4通道 8通道
3 采样误差 <0.5%(实际误差<0.1%)
4 工作电源 AC 50HZ 220V ±30%
5 功  率 150W (不含自动调压部分)
6 工作温度 -20℃— +70℃
7 湿  度 0—90%RH
8 尺    寸  290mm x 240mm x 85mm (长 宽 高)
9 重  量 2.5Kg
电磁流量计技术指标
1 工 作 电 源 AC 220V±10%
2 输 出 信 号 DC 4-20 mA
3 测 量 范 围 0-150 L/min
4 显示分辨率 0.01 L
5 测 量 精 度 在20%流速以上:为测量值的±0.5%
在20%流量以下:为满量程的0.2%
压力传感器性能技术指标
1 工 作 电 源 DC 24 V
2 输 出 信 号 DC 4-20 mA
3 测 量 范 围 0-20 MPa
4 显示分辨率 0.01 MPa
5 测 量 精 度 0.5%
密度传感器性能技术指标
1 工 作 电 源 DC 24 V
2 输 出 信 号 DC 4-20 mA
3 测 量 范 围 0-3g/cm3
4 显示分辨率 0.001g/cm3
5 测 量 精 度 0.5%
抬动观测技术指标
1 工 作 电 源 DC 24 V
2 输 出 信 号 0-20KHZ
3 测 量 范 围 0-50mm
4 显示分辨率 1um
5 测 量 精 度 0.5%

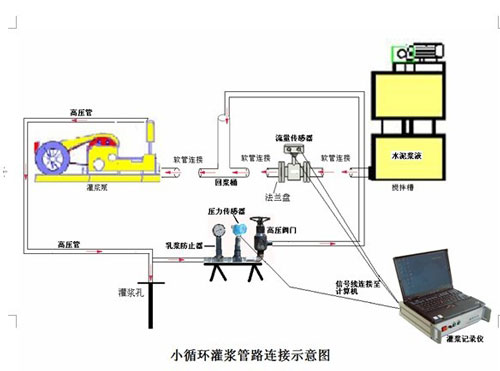

  • 五. 连接示意图
  •



  •
  •
  •
